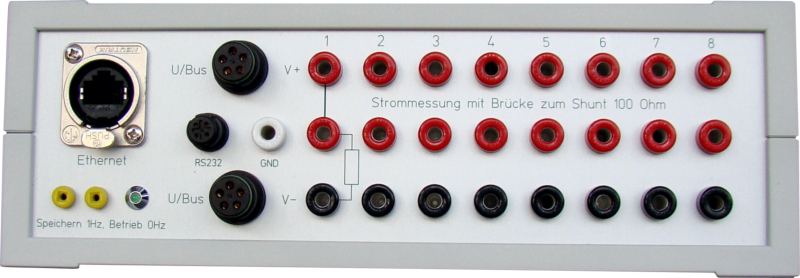

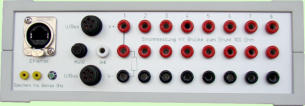

Messboxen

Die Messboxen dienen zum Erfassen von Spannungs- und Stromsignalen, Temperaturen mit Thermoelementen oder Widerstandssensoren, digitalen Eingangssignalen von Statusmeldungen oder Impulsen oder auch der Ausgabe von Normsignalen +/-10V bzw. 0- 20mA. Die Ausführung der Messboxen erfolgt modular mit den ADAM-Modulen von Advantech. Der Anschluss an einen Rechner erfolgt über einen Ethernetadapter, sodass die Messboxen über ein Netzwerk betrieben werden können. Die Messboxen untereinander sind über einen RS485 Datenbus vernetz- und erweiterbar. Die Messsboxen sind in zwei Größen MBO16 und MBO32 verfügbar.

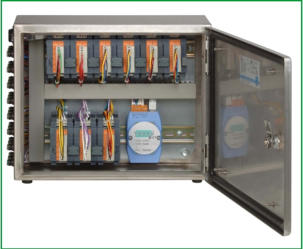

Messschränke

Für Projekte, mit speziellen Anforderungen, die nicht mit den Messboxen abgedeckt werden können, erstellen wir individuelle Messschränke und setzen dort Module der Firma Gantner- Instruments oder das WAGO-Busklemmensystem ein. In der nebenstehenden Abblidung wurden die Signalanschlüsse steckbar auf ein Edelstahlschrank mit Schutzart IP67, für den Einsatz in der Lebensmittelindustrie ausgeführt. Sprechen Sie uns also an, wenn Sie spezielle Anforderungen haben.

Datenlogger „Raspi-Logger“

Der Datenlogger basiert auf dem Erfolgsmodell „Rasberry Pi B+“. Ausgerüstet mit einer eigenen LINUX-Software dient der Raspi-Logger zum Erfassen und Abspeichern der Messdaten von:
bei Kirsten Controlsystems GmbH
Mehr Infos Mehr Infos Mehr Infos
 den Messboxen,  Messgeräten, die wir projektabängig aufnehmen,  ADAM-Module der Firma Advantech.
Integiert ist eine Funktion zum Senden der Daten über einen Mobilfunkstick auf einen Webserver.
Mehr Infos Mehr Infos Mehr Infos Mehr Infos Mehr Infos
Dynamic Air Measurement System „DAMS“
Das DAMS wurde speziell für die Signalerfassung an Ventilatorprüfständen nach der ISO5801 entwickelt. Herausragende Merkmale sind:     4 steckbare Differenzdrucksensoren,     4 steckbare Temperaturplatinen für PT1000 oder Thermoelemente,     4 hochauflösende analoge Eingänge +/- 10V,     4 digitale Eingänge, 2 davon als Impulseingänge für Drehzahlmessung konfigurierbar,     2 analoge Ausgänge 0-10V,     Modbus/TCP Protokoll Das DAMS basiert ebenfalls auf dem Rasberry Pi B+ und hat somit die gleichen Speicherfunktionen wir der Raspi-Logger. Damit ist das System auch für mobile Messungen an lufttechnischen Anlagen bestens geeignet. Die besonderen Vorteile: Mit den austauschbaren Drucksensoren muss das DAMS zur Kalibrierung nicht abgebaut und versendet werden. Die Justierung der Drucksensoren mit den Kalibrierwerten erfolgt in Form von ladbaren Kalibriertabellen mit der Konfigurationssoftware „ReadRaspi“. Die Displayseiten können für die Anwendung individuell konfiguriert werden und ermöglichen somit den Einsatz für die unterschiedlichsten Messanwendungen.
Mehr Infos Mehr Infos
